方菱管套料软件丨TubeMaster使用教学（第二课）
来源:
|
作者:flcnccom
|
发布时间: 1052天前
|
4936 次浏览
|
分享到:
更多详情可入群了解哦~
产品功能使用教学
本文将重点叙述排样排序、生成代码、零件加工、应用场景的详细介绍。

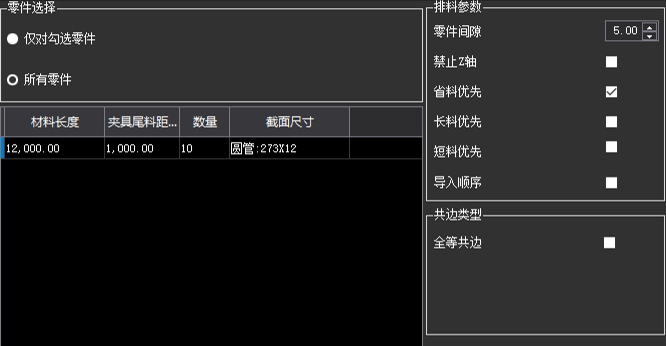

1. 管材长度、截断距离、留边距离共同决定管材可以排零件的长度；
2. 全等共边、三刀切共边；
3. 禁止Z轴旋转、省料优先、长料优先、短料优先。

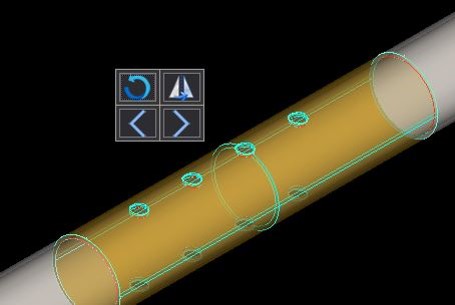

1. 快捷操作弹窗
2. 对于自动排样后的零件进行手动排样
3. 零件上移、下移、旋转、翻转

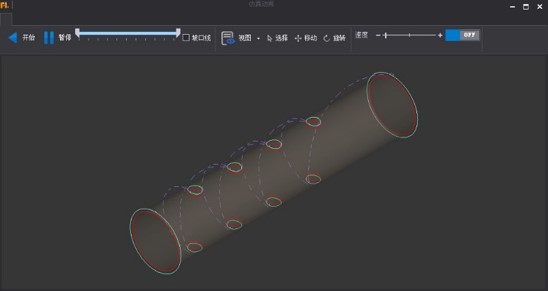

1、动态模拟
没有选中图形，模拟当前全部图形
有选中图形，模拟选中图形
箭头调节速度、进度条改变当前进度
2、静态模拟
点箭头依次模拟图形，点一次切割一个图形
拖动进度条依次模拟图形

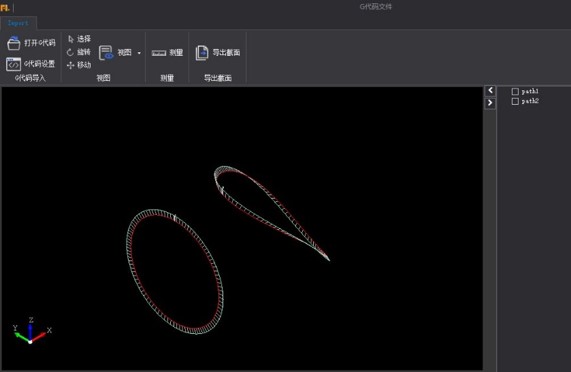

1. 支持导入多类别管型
2. 轴名称与方向可根据实际情况自由更改
3. 可测量开孔大小，轨迹坡口形状可快速观察
4. 可导出界面信息，与之所相贯的管子口型进行配对查看是否吻合

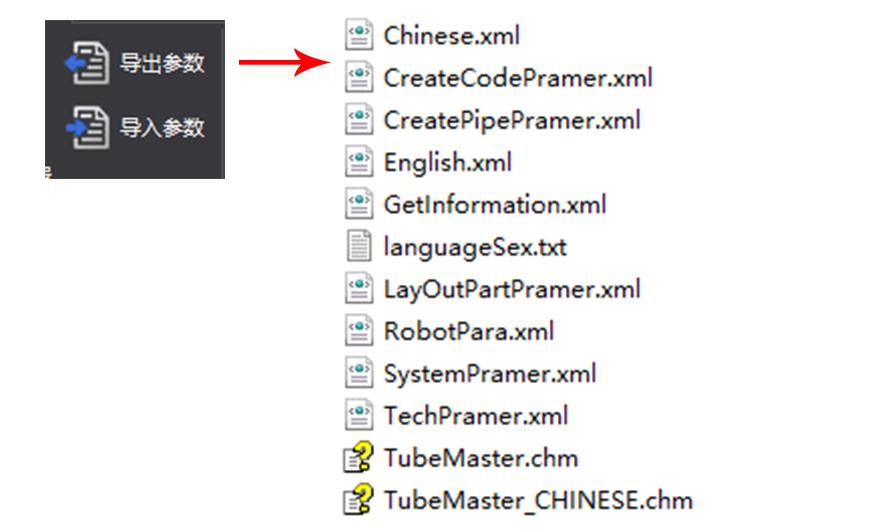

1. 导出参数
支持将现有的轴配置参数导出
支持已设置好的工艺参数导出
支持基本参数的导出

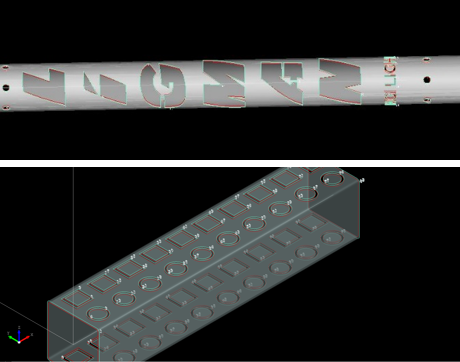

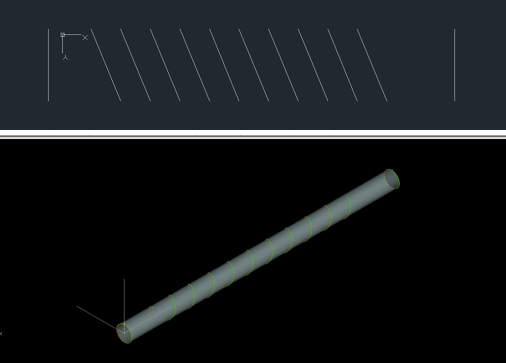

2. 绘制片体阵列
将零件内孔阵列到整个母管上并绘制定位孔
根据定位孔绘制包覆线
排样、模拟、加工

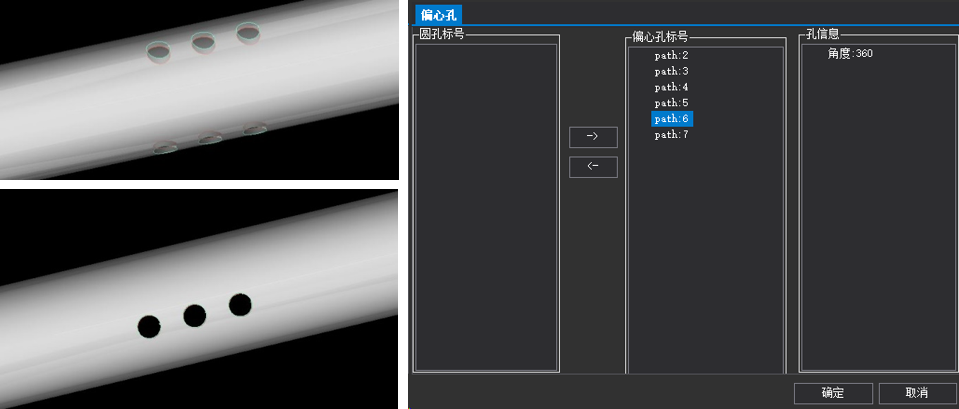

1. 将所要切割的偏心孔选中以偏心孔效果切割；
2. 偏心孔切割一般用于圆管切割小孔或者偏离管中心的开孔；
3. 切割偏心孔需要有Y（横轴）以及Z（升降）联动切割。

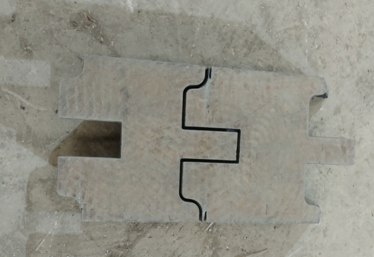

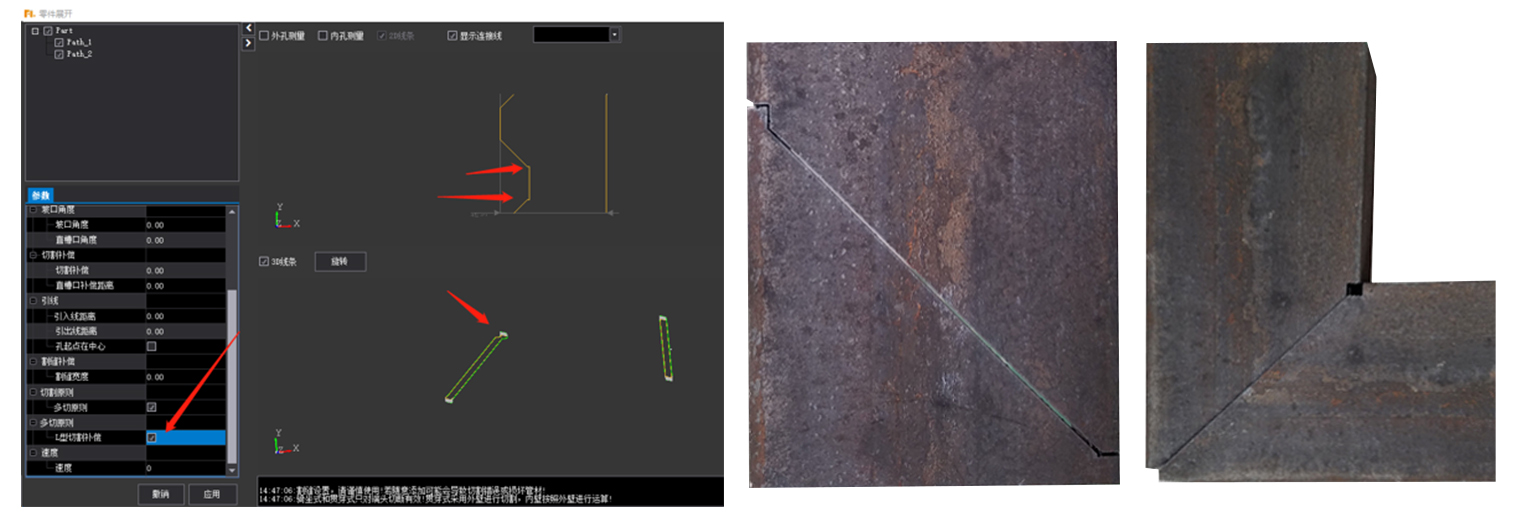

槽钢/方管/角钢斜切，L型焊缝补偿功能，遵循多切原则，确保拼接。

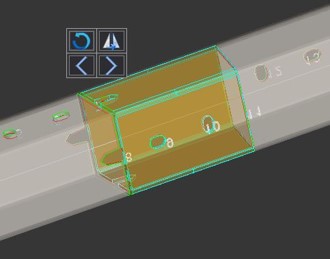

1. 套料完成后，用户可以选择套料的零件进行旋转、翻 转、上移或下移操作；
2. 零件套完可以修改开孔序号。
1. STEP模型做出文件；
2. 生成CAD展开图导入。

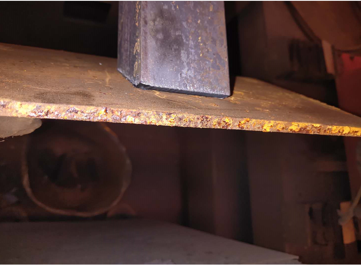

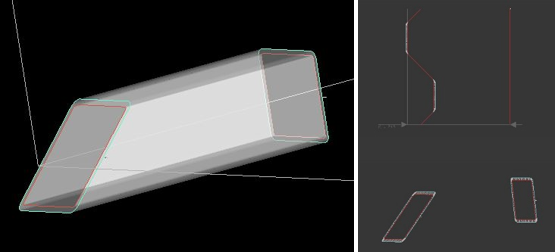

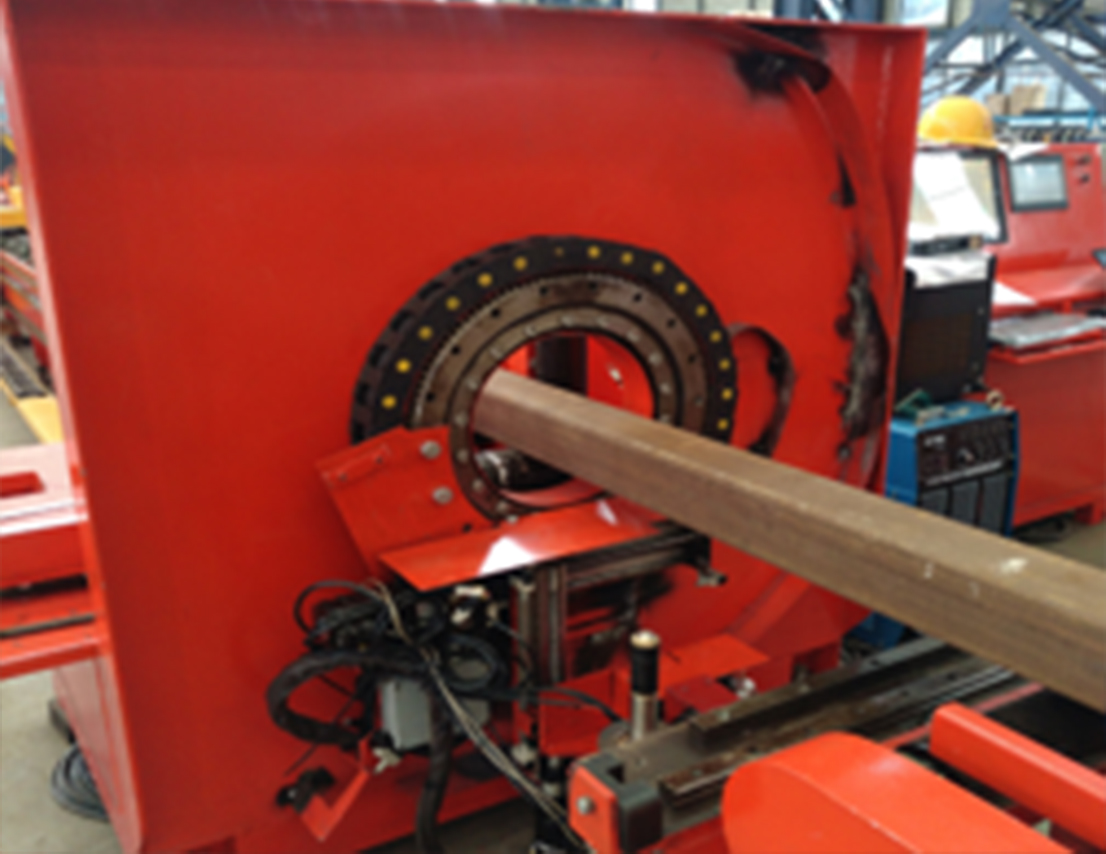

方管切割斜切刀路设计，动态坡口切割保证内壁切割，整体轨迹运行。
角钢切割分为一刀切与两刀切，两刀切时对角钢折角处会有明显的切割效果改善。

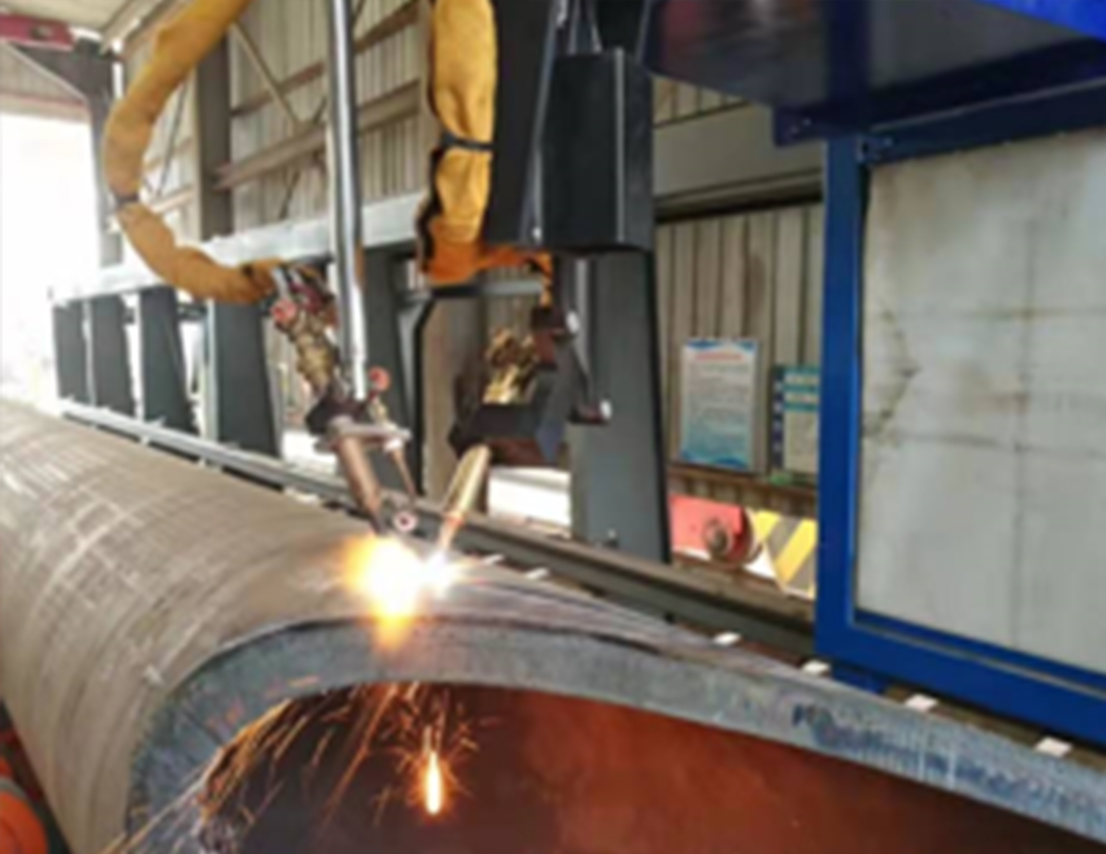

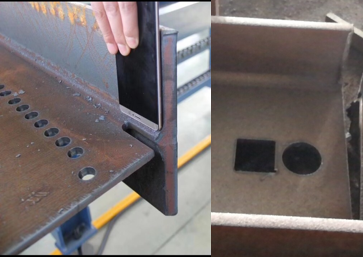

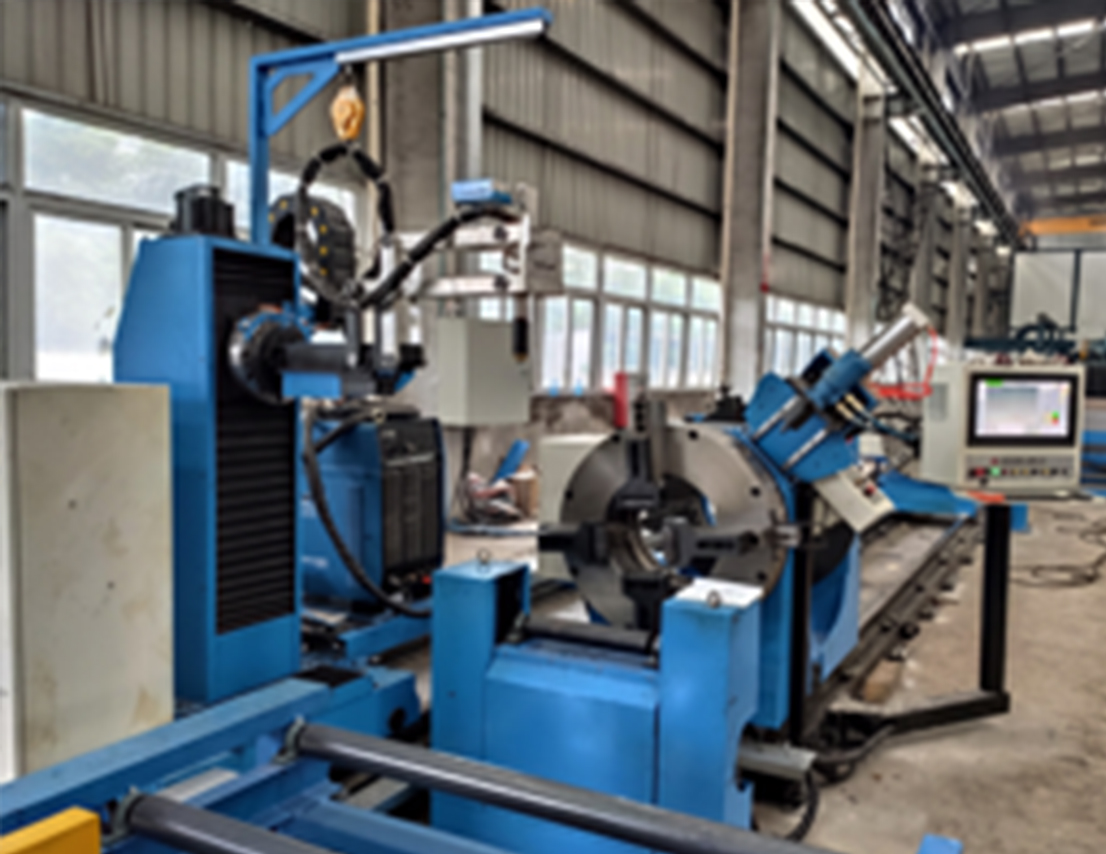

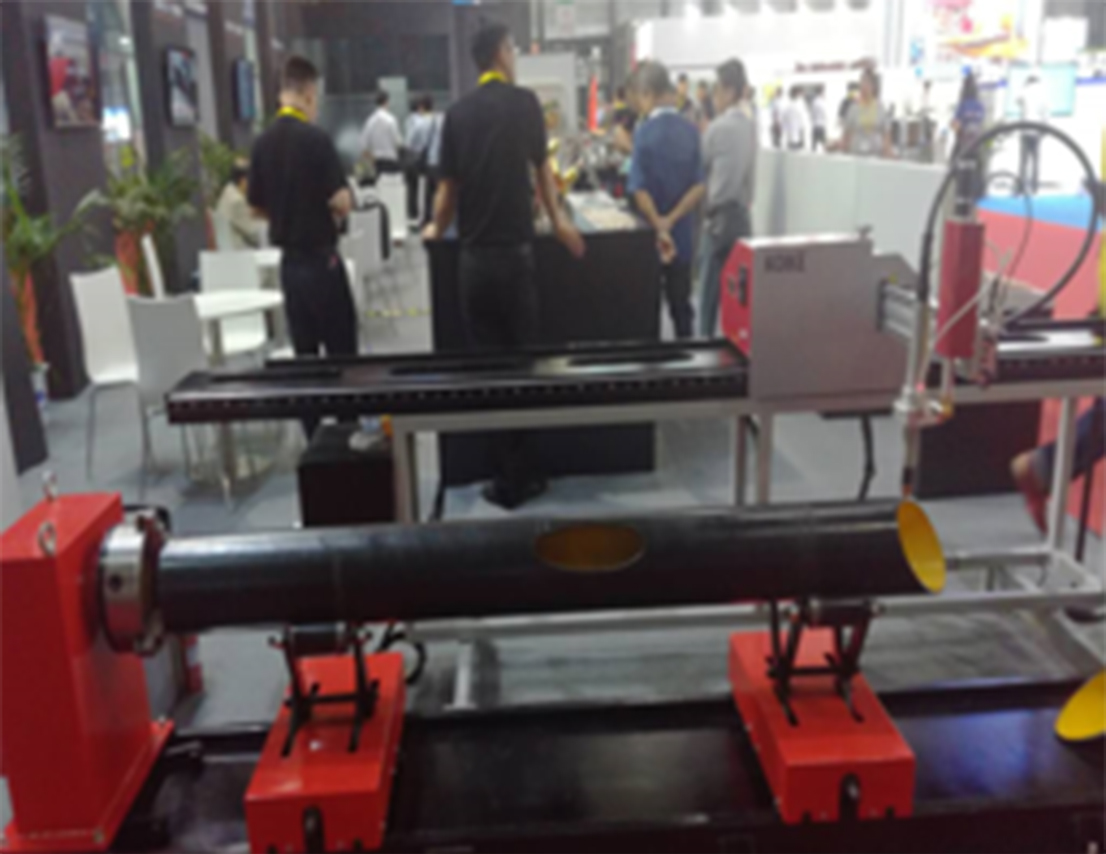

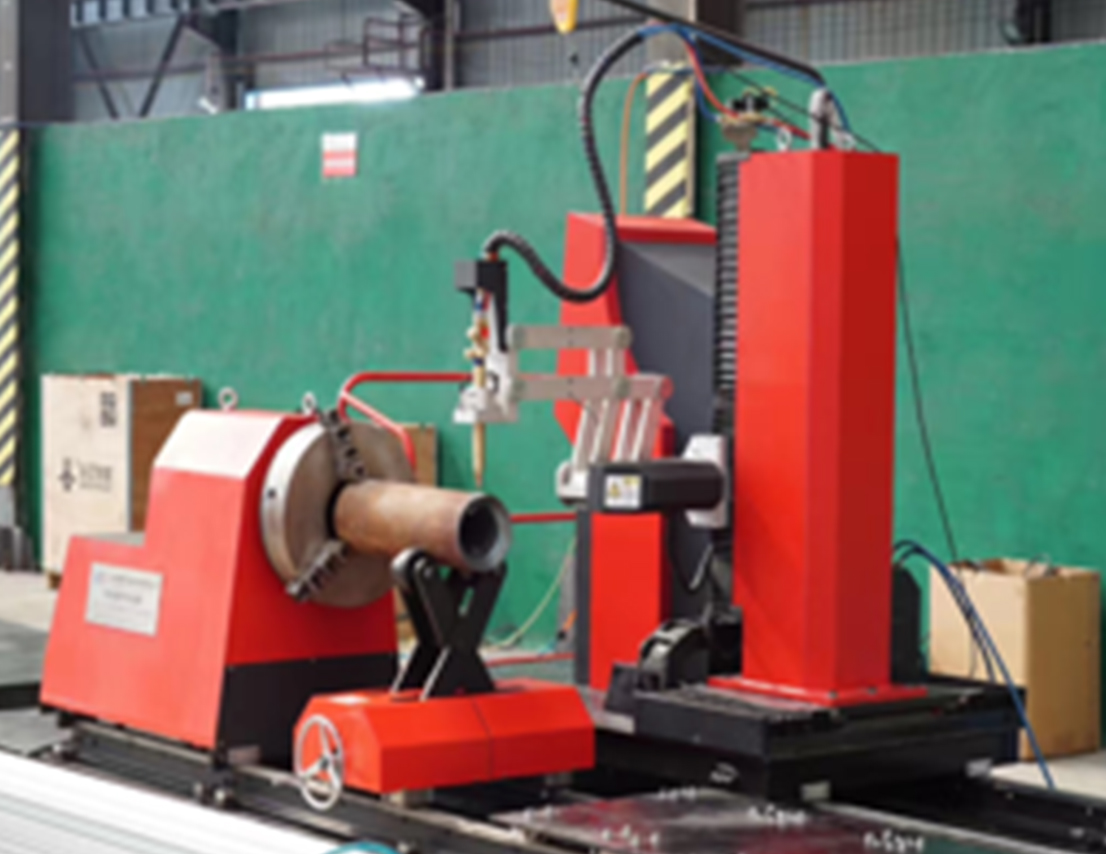

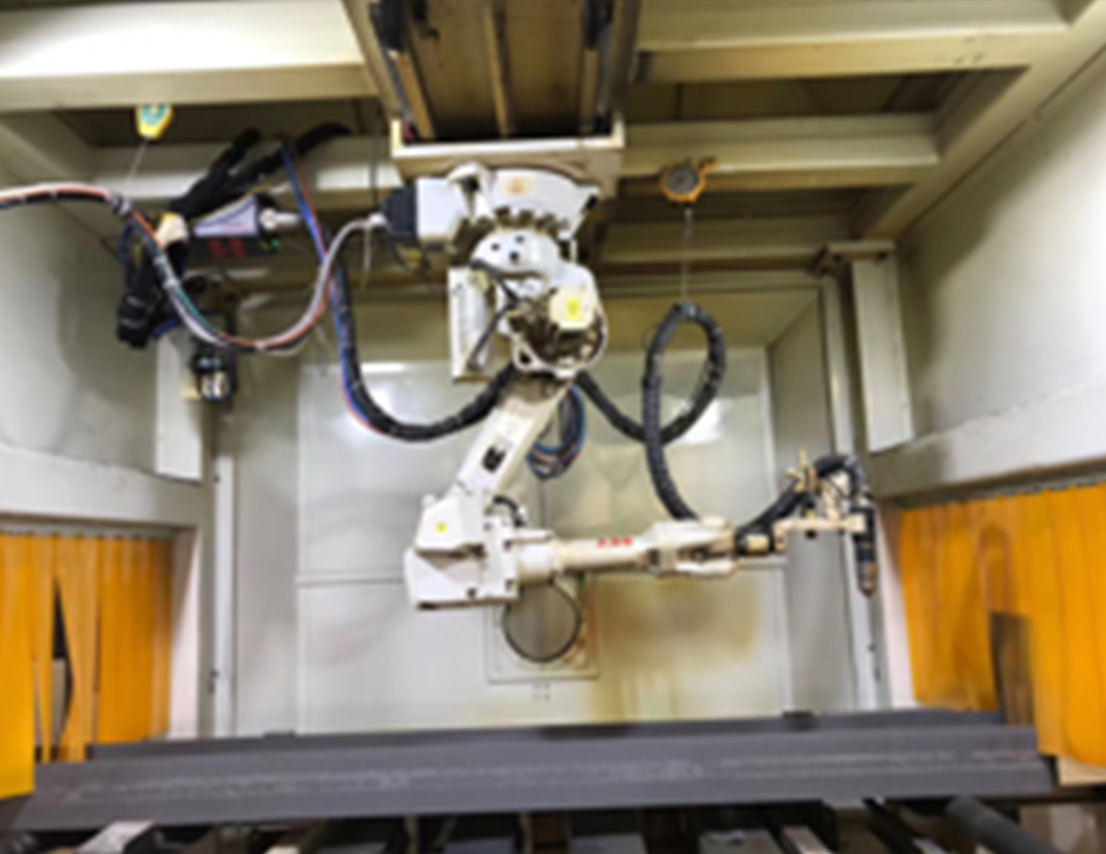

角钢L型切割：此类切割方式主要适用于拼接，防止切割出来后口型无法完美贴合，便于用户焊接拼接。槽钢开槽端切：用于槽钢开槽、端切开孔以及坡口切割。H型钢开孔切割：用于H型钢的开孔，锁口切割以及端切可以满足大部分用户对于型钢切割的要求，对型钢的坡口切割以及拐角切割有针对性的工艺处理。标准管件：可适用于常见的马鞍口、支管骑坐于母管、三管交汇、虾米弯管等常规切割。海工管件：对于海工等复杂工艺、复杂口型管件进行特殊处理，结合切割设备坡口可切割达70度。筒体切割：可对管径超过2米的筒体进行切割，公司应对于此类管件有专门的软件进行工艺处理。骑座式坡口：可实现支管母管同时打坡口切割贴合，便于用户焊接。
