方菱管套料软件丨TubeMaster使用教学（第一课）
来源:
|
作者:flcnccom
|
发布时间: 1168天前
|
8349 次浏览
|
分享到:
更多详情可入群了解哦~
> 一款通用的管子相贯线计算、套料与生成切割代码软件；
> 具有功能强大、使用简便等优点；
> 只需要导入制作好的零件或者在软件里建模，能够根据用户导入的零件自动计算出切割线；
> 自动套料的功能可以使您一次性将一整根或多根钢管原料切成多段钢管，中间无需人工干预；
> 实现了钢管切割和钢板切割一样方便快捷；
> 自动排料实现原料使用的最优化，为您节省材料费用的同时大降低了切割时间，提高切割机的使用效率。
使用流程
01 添加零件：导入模型
02 工艺设置：引入线、切割补偿、起刀点
03 排样排序：零件组合、多管套料
04 生成代码：生成排样代码、打样代码
05 零件加工
--------------------
通过导入SOLIDWORKS模型或者由本软件建模后进行引线、补偿以及起刀点的工艺设置，设置完成后进行排样，若多个零件套料即设置共边等工艺，套料后可对零件进行手动排样，排样后可生成排样代码导入切割系统进行加工。
1、STEP：目前只支持UG、SolidWorks保存的STEP格式，

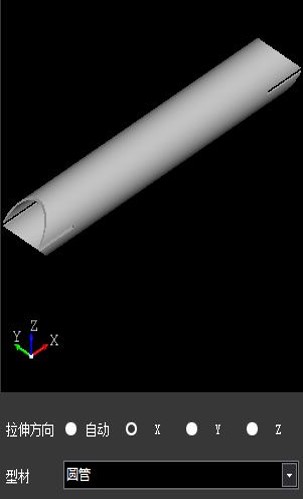

且拉伸方向需与X/Y/Z任一轴同向，若按照其他坐标系制图可选择自动拉伸方向；
2、STEP/SJ：TubeMaster绘制保存的零件格式。
3、CAD展开图：CAD绘制的二维展开图，无法开破口切割。

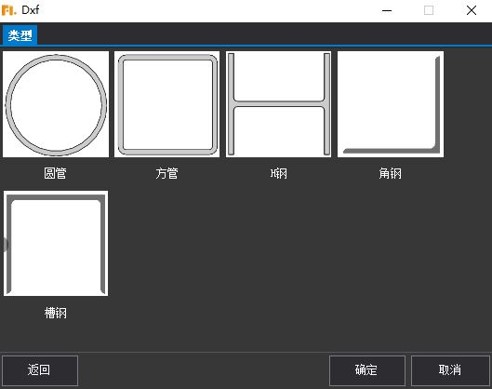

支持圆管/矩形管/槽钢/角钢/H型钢
支持切断面绕X轴旋转
支持V型槽、U型槽等多种槽口类型切割
支持圆管/矩形管/槽钢/角铁/H型钢
CAD绘制零件展开图形导入

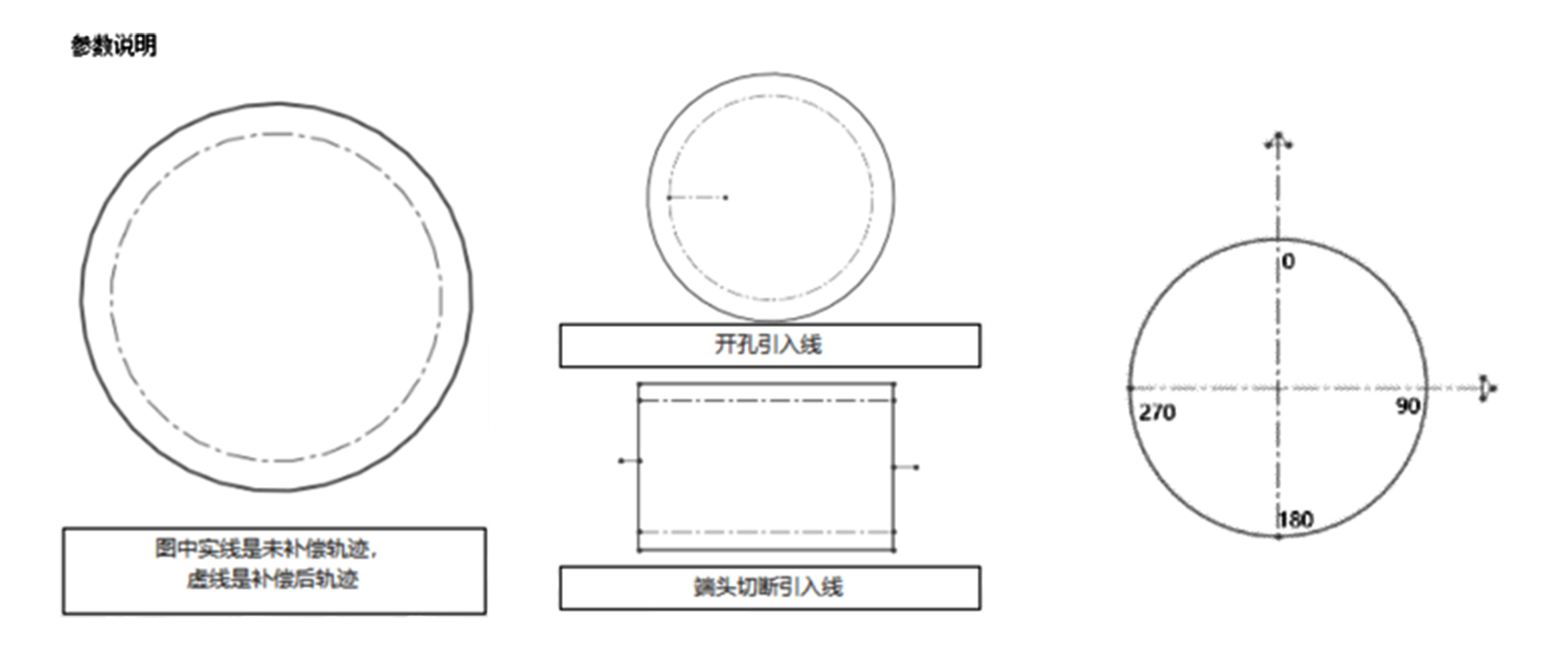

切断面引线位置：与X轴所成角度
管面孔引线位置：远端、近端
对零件批量添加补偿
单个零件快速补偿（对孔有效/对端切面有效）
对零件进行任意起刀点设置，特殊零件防止边缘起刀割坏零件。

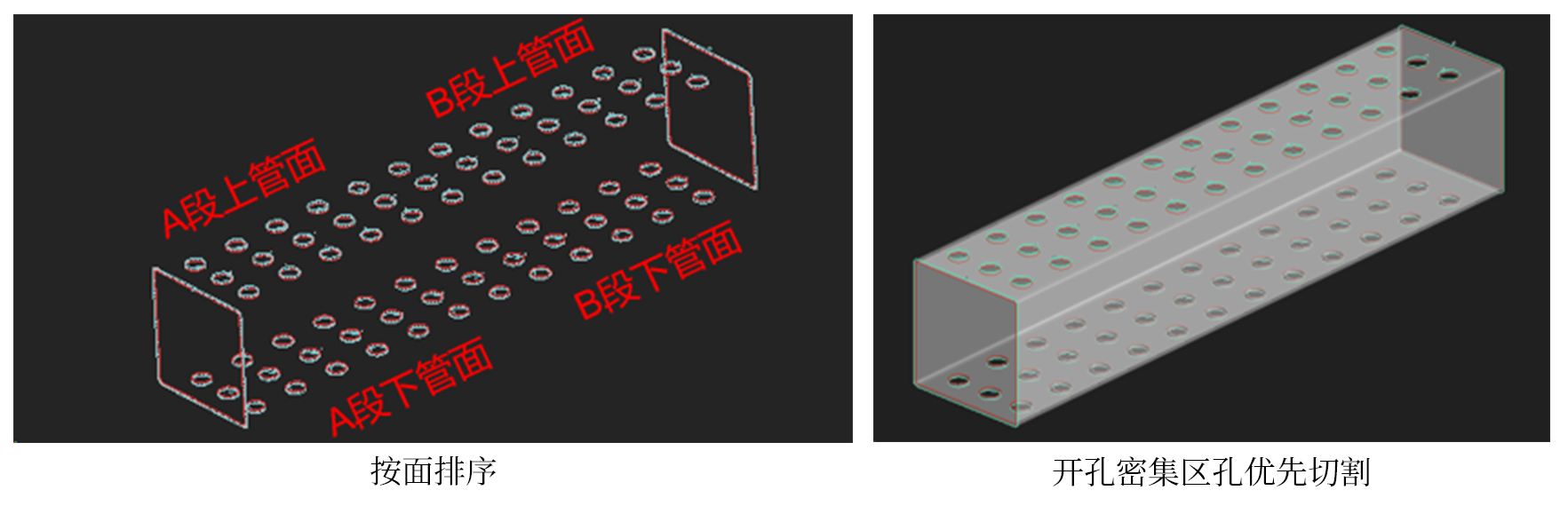

1、按照X轴从小到大距离排序
2、按面排序
3、手动排序、根据已有孔切割顺序重新排序
4、切断面包围孔优先切割

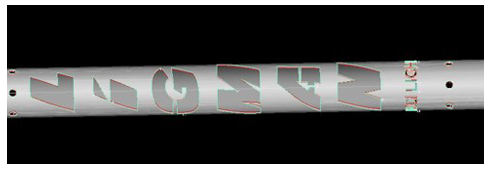

1、对于文字、字母、阿拉伯数字进行等离子打标工艺
2、对于打标内容在管件上进行任意旋转，以及X Y Z方向任意移动距离

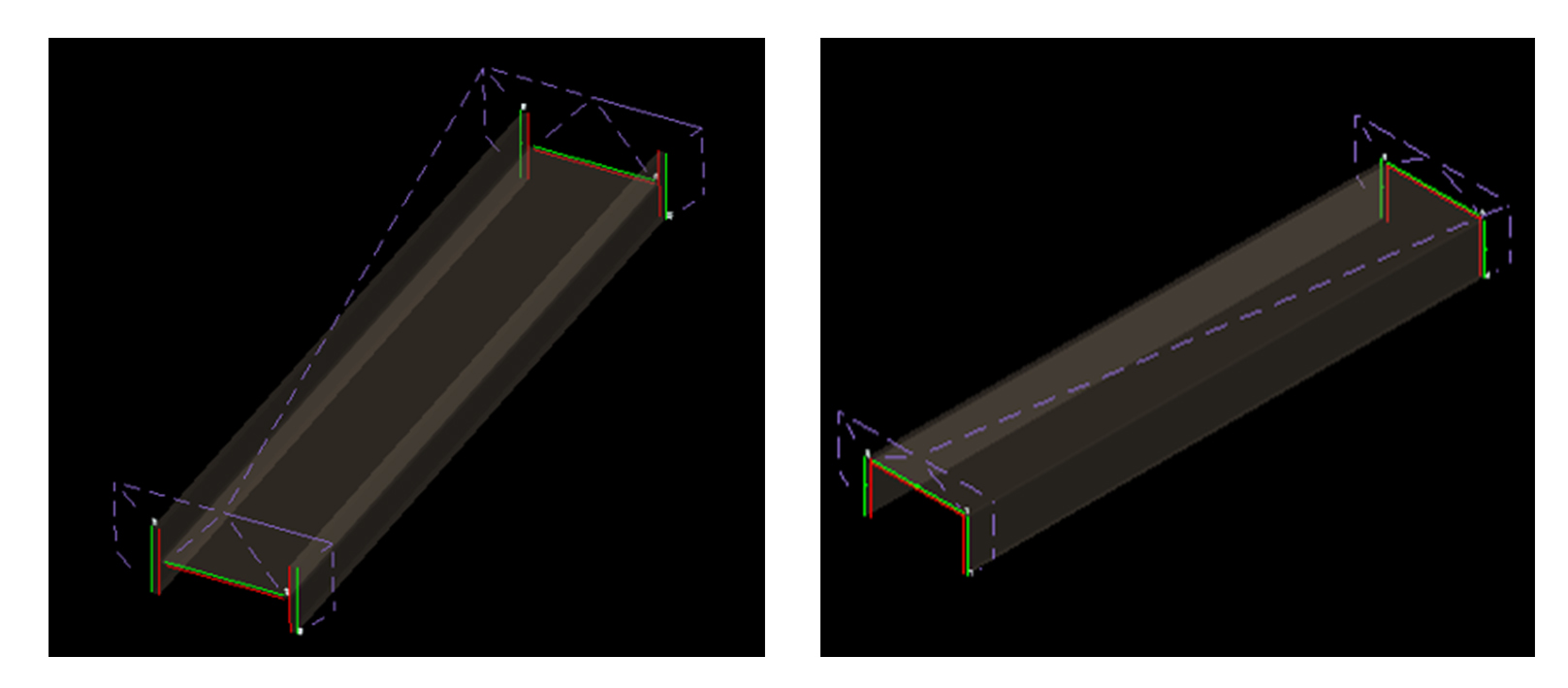

对于特殊型材的切割，例如H型钢、槽钢等，可进行切割枪的下枪轨迹进行调整。
1、当用户需要切割小孔，为确保孔的切割效果以及割孔效率。
2、小孔设置在切割小孔时由X送料轴 Y横梁轴联动，卡盘不转动来达到切割效果。
角钢L型切割：此类切割方式主要适用于拼接，防止切割出来后口型无法完美贴合，便于用户焊接拼接。槽钢开槽端切：用于槽钢开槽、端切开孔以及坡口切割。H型钢开孔切割：用于H型钢的开孔，锁口切割以及端切可以满足大部分用户对于型钢切割的要求，对型钢的坡口切割以及拐角切割有针对性的工艺处理。标准管件：可适用于常见的马鞍口、支管骑坐于母管、三管交汇、虾米弯管等常规切割。海工管件：对于海工等复杂工艺、复杂口型管件进行特殊处理，结合切割设备坡口可切割达70度。筒体切割：可对管径超过2米的筒体进行切割，公司应对于此类管件有专门的软件进行工艺处理。骑座式坡口：可实现支管母管同时打坡口切割贴合，便于用户焊接。
