一、配置明细
| L5210 | L5200 | L5210F | L5200F |
主机 |
|
|
|
|
显示 | 一体机，自带显示器。10.4寸触摸屏。
| 1.自配显示器。 2.系统配套显示器：支持触摸显示一体。 | 一体机，自带显示器。10.4寸触摸屏。
| 1.自配显示器。 2.系统配套显示器：支持触摸显示一体。 |
键盘 | 支持按键，触摸软键盘。 |
| 支持按键、触摸软键盘。 |
|
外接键盘，支持无线键鼠。 |
遥控器 |  |  |
iSwitch Axis轴切换板 |
|
|
套料软件 |
|
其他配件 |
|
二、主要配件说明
1. 硬件配置
内存 | 256M DDR2 SDRAM |
| USB | USB2.0 x 4 |
用户程序控件 | 167M |
| 显示接口 | 自带显示器（一体机） HDMI接口（分体机） |
键盘 | 内置键盘、外接USB接口键盘 |
| 接口 | USB U盘接口、USB键盘接口 |
电机控制方式 | ECAT、位置式 |
| 电源输入 | DC24V |
2. L5000平面激光切割控制器系统
联动轴数 | 3轴 |
轴 类 型 | EtherCAT和/或 脉冲轴 |
脉冲最高频率 | 10MHz |
数字IO① | 16路输入, 300mA，低有效 16路输出, 300mA，高有效 |
AD/DA | 通用DA有4路，0-10V |
通讯接口 | RS232/以太网RJ45/U盘/EtherCAT |
电源输入 | DC24V |
①如果使用脉冲轴，每个轴占用1个DI和1个DO。 IO口不够用时，使用Ethercat总线扩展。
注意：

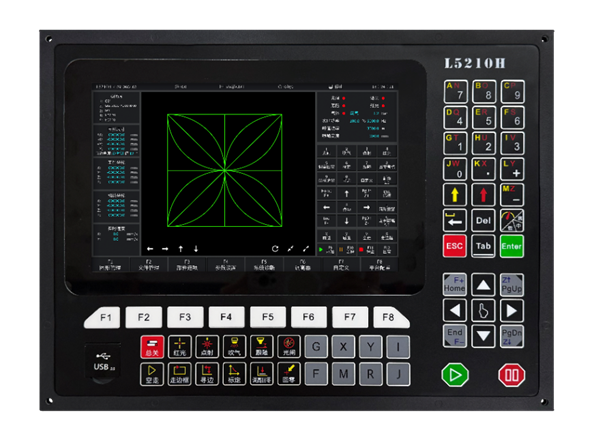

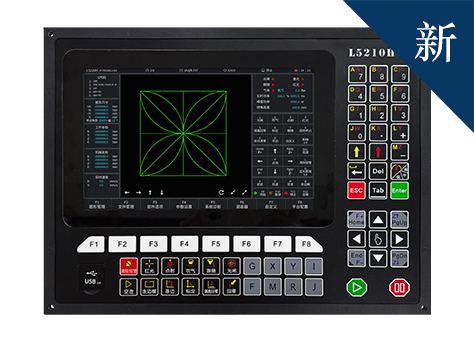

u L5200分体机需要自行配显示器，支持HDMI接口。L5210H一体机自带显示，支持触摸屏。
u 系统支持总线和脉冲两种方式。
3. L5000平面激光切割控制器系统
1．激光五级穿孔工艺；
2．分层切割，分层设置工艺；
3．自动寻边校正；
4．支持自动焦点轴控制；
5．蛙跳及飞行切割；
6．边缘检测和一键裁断；
7．工艺库、极速穿孔、蒸发去膜；
8．多级穿孔和除渣功能；
9．支持内置调高；
10．加工计件、运行时间等信息统计；
11．支持分级用户权限管理；
12．可自定义输入输出口编号和类型；
13．U盘升级，提供终生升级服务；
14．支持系统备份、系统还原功能；
15．具有断电、断点记忆保护功能；
4. 系统特点
1.ARM激光系统稳定性高抗干扰能力强，使用寿命长。
2.操作简单，接线方便，便捷小巧，维护方便。
3. 相对于工控机成本较低，经济实惠。
4. 针对用户可以进行开机画面、系统功能方便的定制。
5. 可外接有线/无线鼠标键盘、按键操作、触摸操作，分体机可以外接显示器，用户体验更佳。
三、安装尺寸图

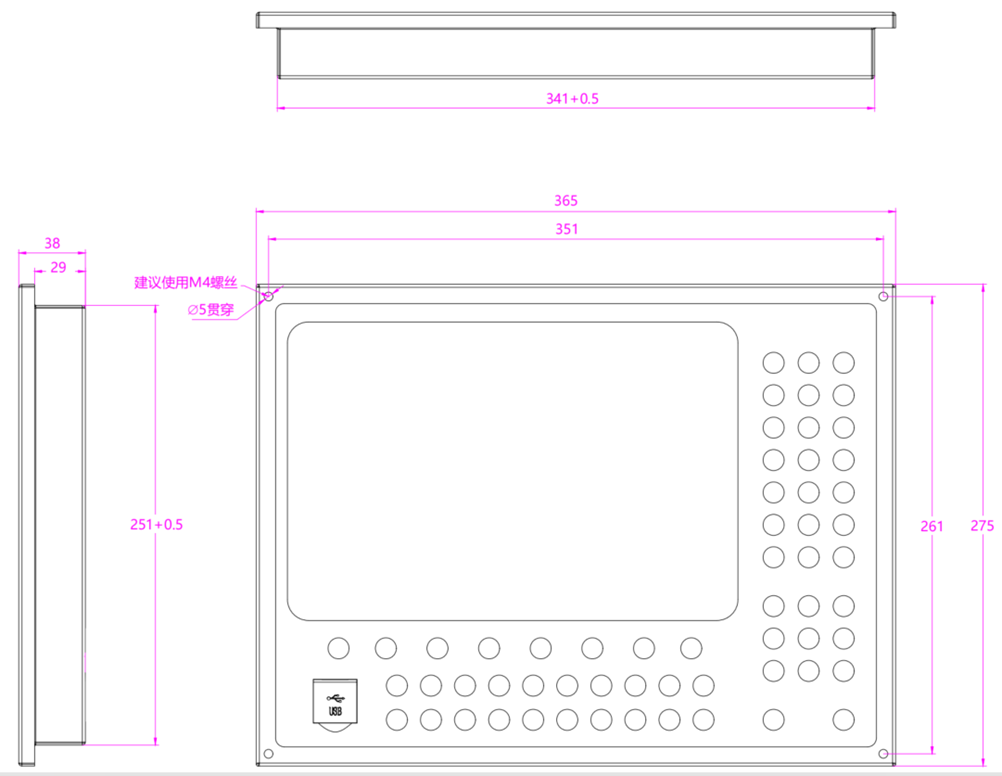

1、L5210安装尺寸图

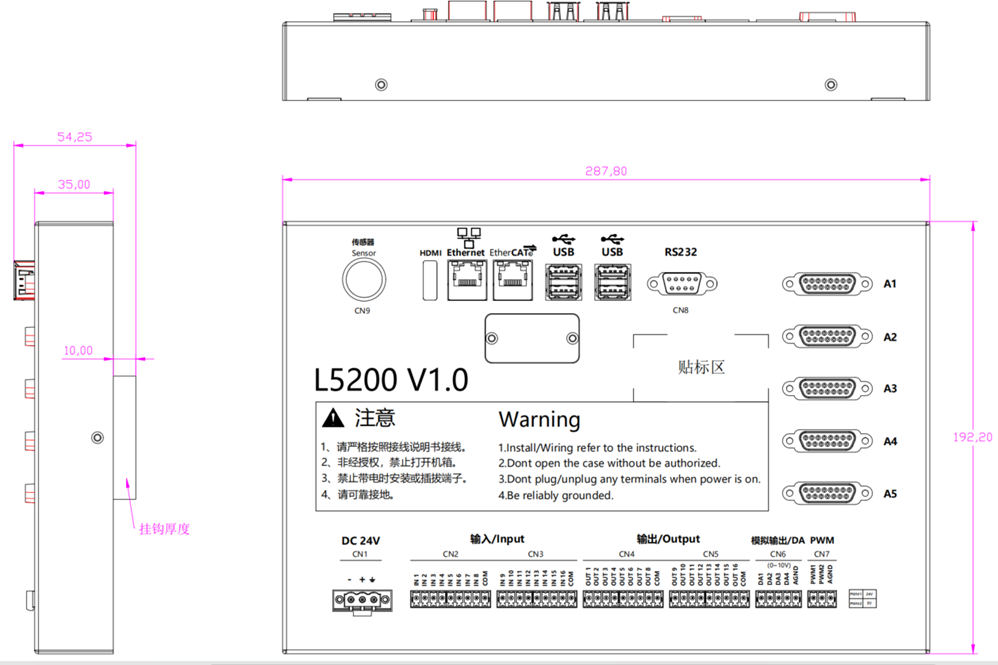

2、 L5200安装尺寸图
