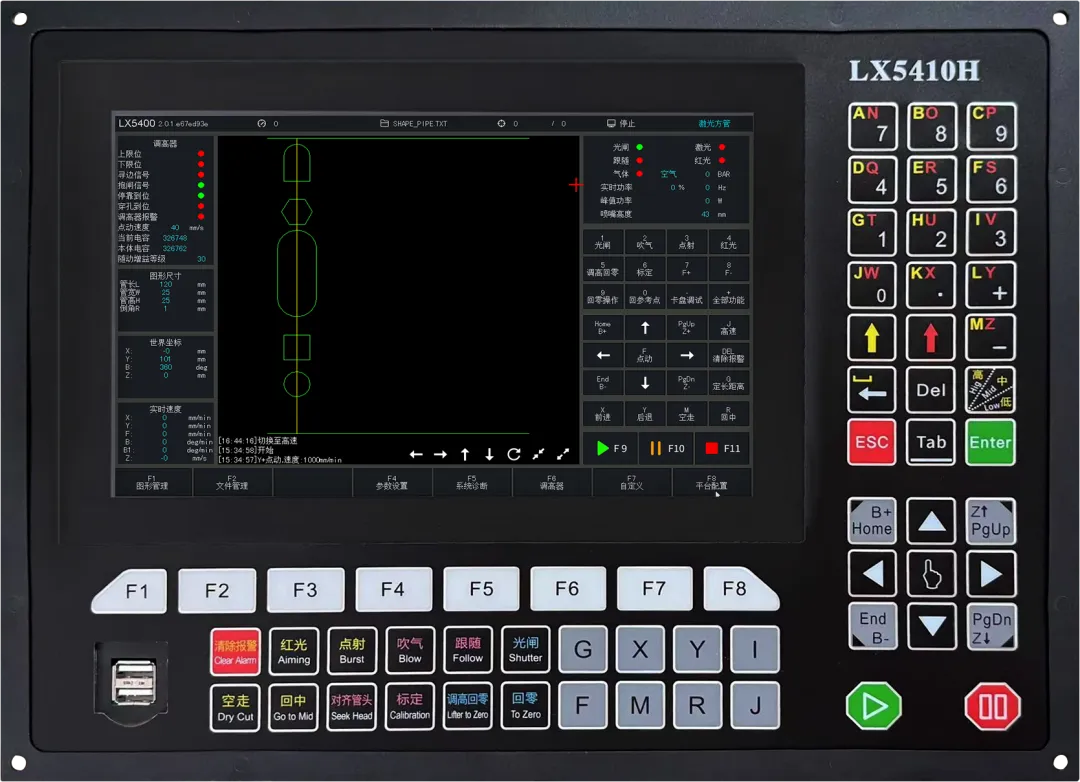

LX5410H 激光管切ARM系统

支持单点触摸/兼容度大提升

更新内容：

1.操作方式（触摸、系统按键、键盘+鼠标）

2.内置总线式集成调高

3.轴控制方式：脉冲方式/总线方式（均可选配无调高）

4.支持双卡盘送料结构，支持独立回原点

5.自定义观察窗

6.自定义控制面板

7.多零件及多零件套料

8.送料支架

9.单位转换

01 操作方式

1.支持单点触摸操作方式，用户通过触摸显示屏来操作系统，提升操作效率。

2.支持USB键盘和鼠标操作方式，贴近工控机操作模式。

3.保留系统按键操作模式，兼容广大老用户的操作习惯。

02 集成调高

1.本系统调高Z轴为总线式集成调高。目前Z轴仅支持总线通讯方式，需要搭配总线伺服使用。

2.本系统集成调高集成了调高器的控制方式，所有对调高器的控制操作均可通过本系统完成。

3.减少外置调高器的部分硬件成本，简化操作方式，使用更加便捷。

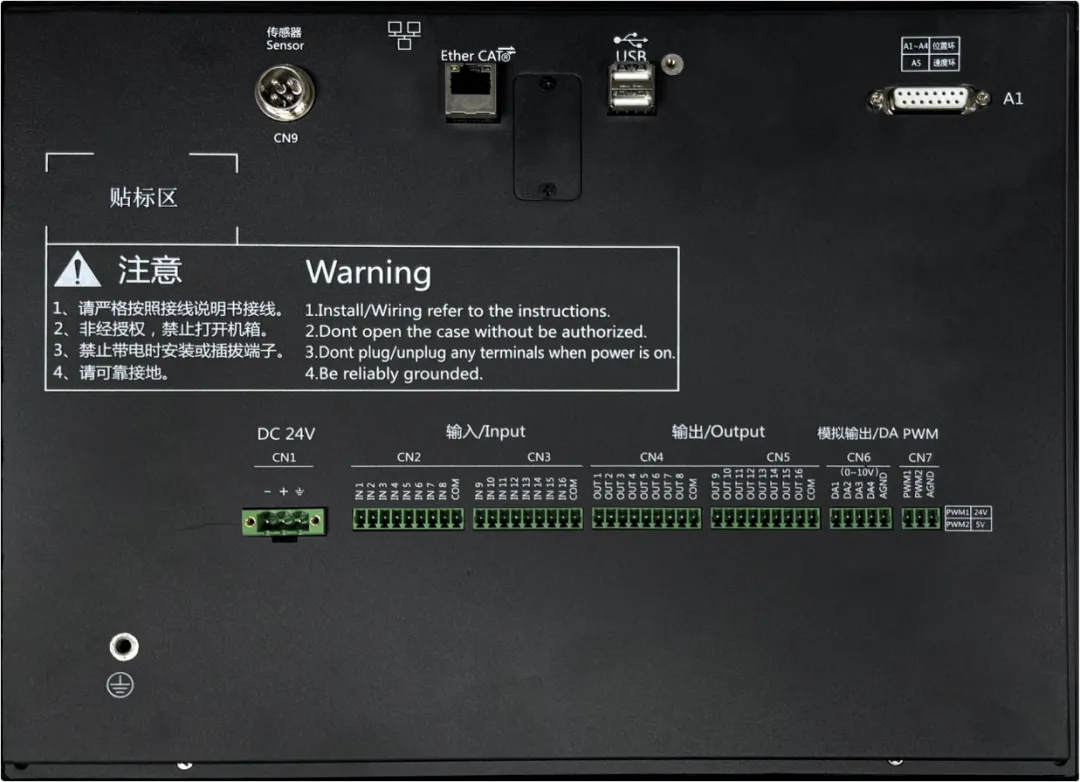

03 轴控制方式

- LX5410H-E总线款

- LX5410H脉冲款

•

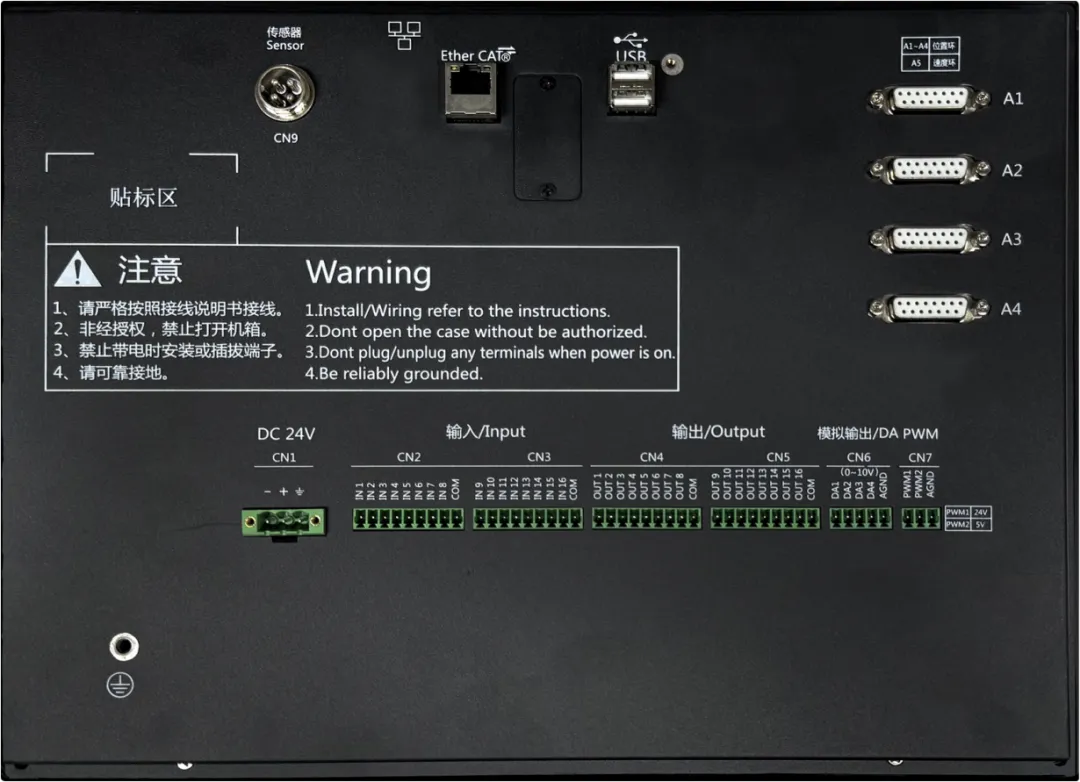

• 脉冲系统，A1-A4四个位置环接口，目前可支持的轴有X（管径轴）、Y（管长轴）、B（主卡）、B1（副卡）、F（焦点）。

- 焦点F轴控制方式支持

• 总线

• 脉冲

• DA

04 双卡盘

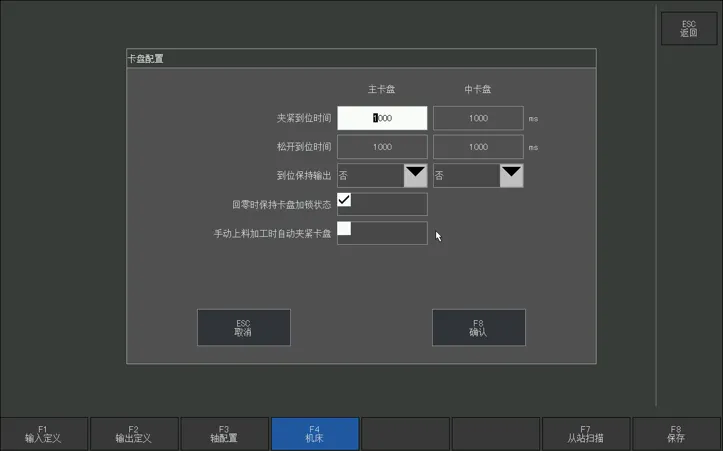

- 卡盘配置界面

•

• 支持单/双卡模式

• 支持同步或独立回零

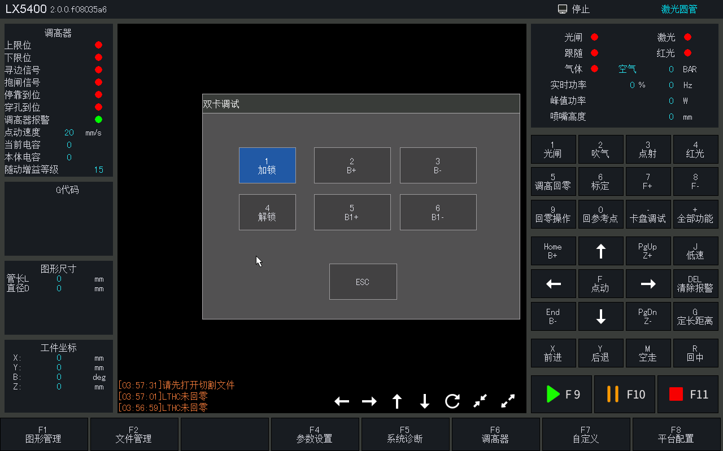

- 卡盘调试界面

•

• 支持单/双卡调试

• 退出后保持加锁

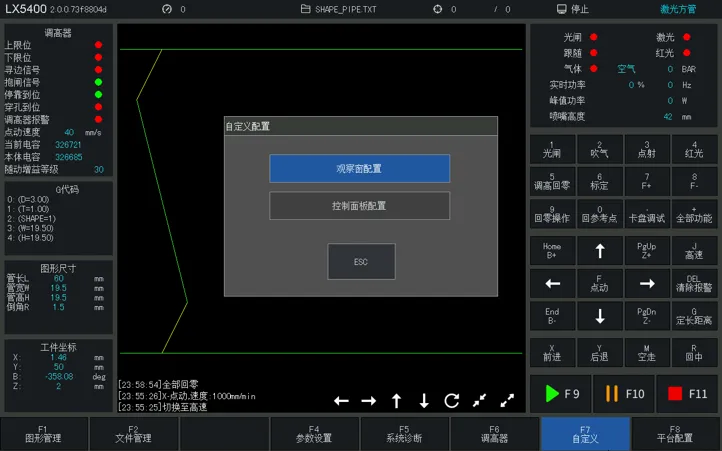

05 自定义观察窗

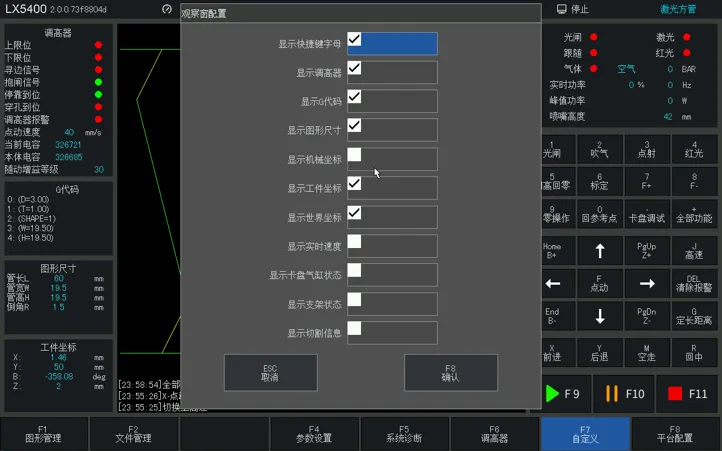

• 用户根据自己需求把一些重要的观察窗调取出来并固定在左侧。方便调试和观察系统的一些状态。

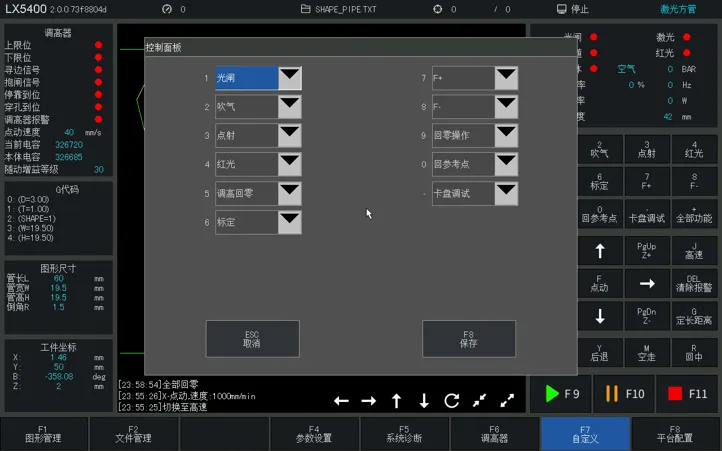

06 自定义功能

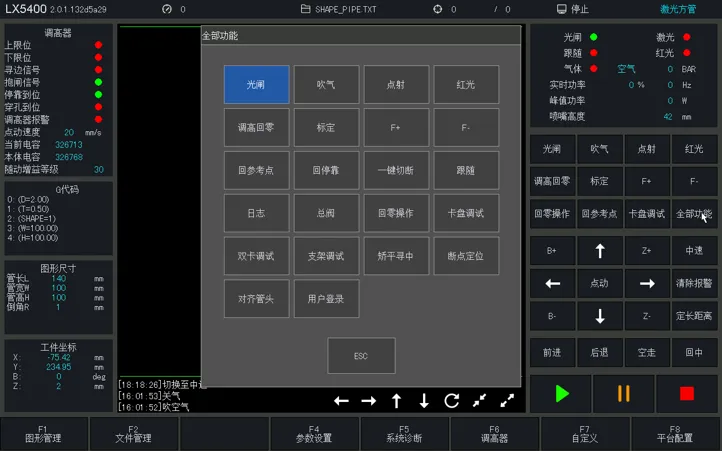

• 自定义控制面板是用户根据自身的操作习惯将常用的操作功能固定在主界面，方便调用。

• 全部功能里的功能均可选配。自定义操作性更高。

07 零件及零件套料

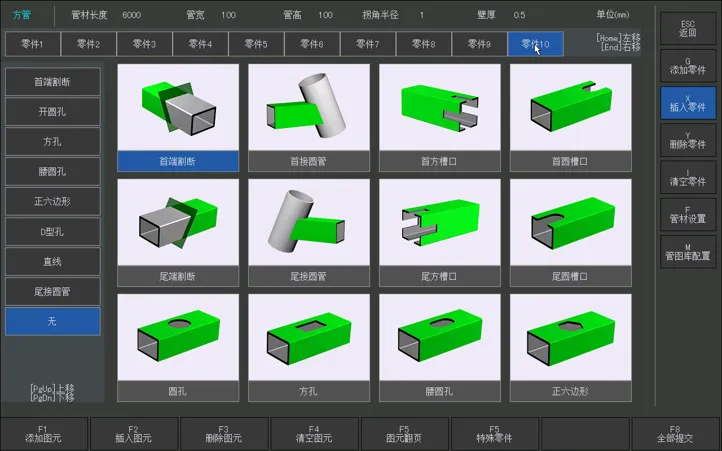

• 增加零件概念，支持最大十个零件，每个零件开放自由组合。

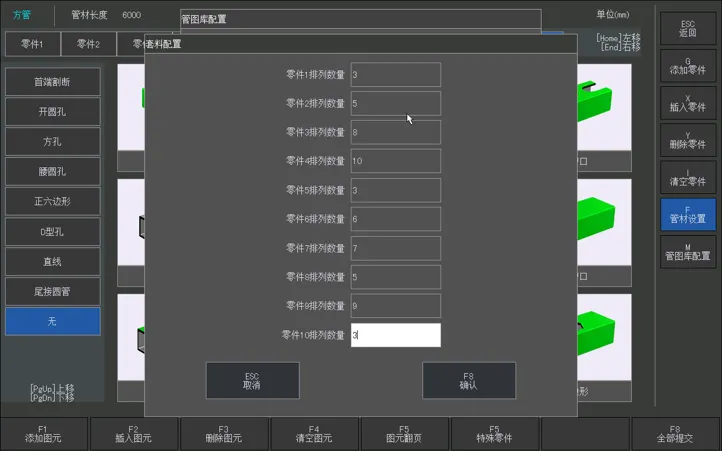

• 支持对零件进行套料，用户根据需求对其中需要的零件数量进行设置。

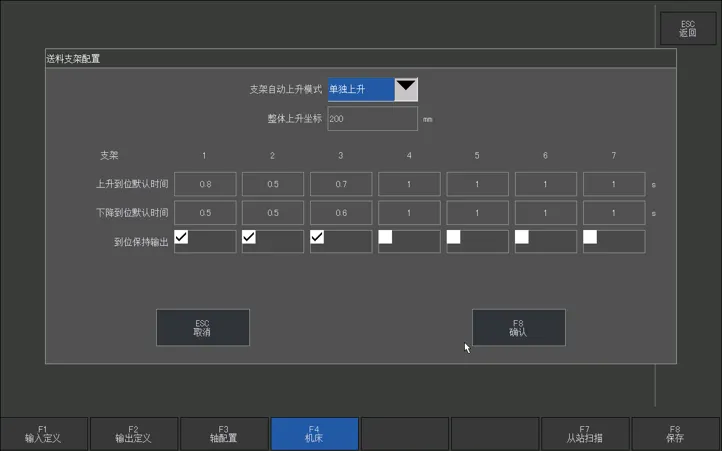

08 送料支架

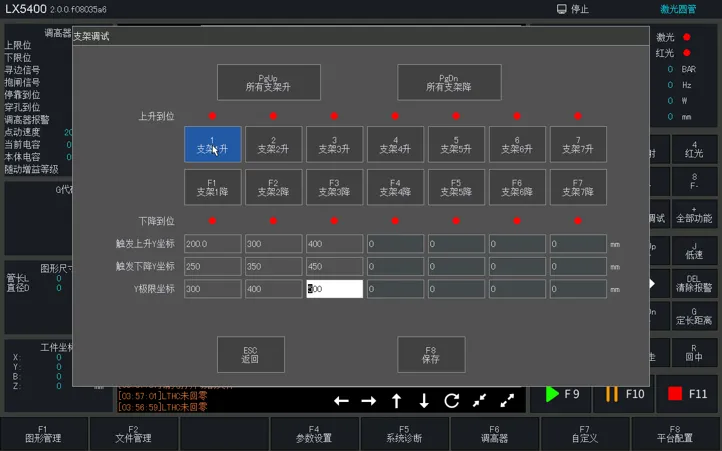

1.增加支架调试界面，方便用户调试送料支架

2.带有支架状态，方便观察

3.整体上升和单独上升两种模式

4.支持单/双IO支架

09 单位转换

增加单位转换功能，用户根据自身使用习惯的机床参数，选择适配的单位，方便机床调试和加工精度控制。
