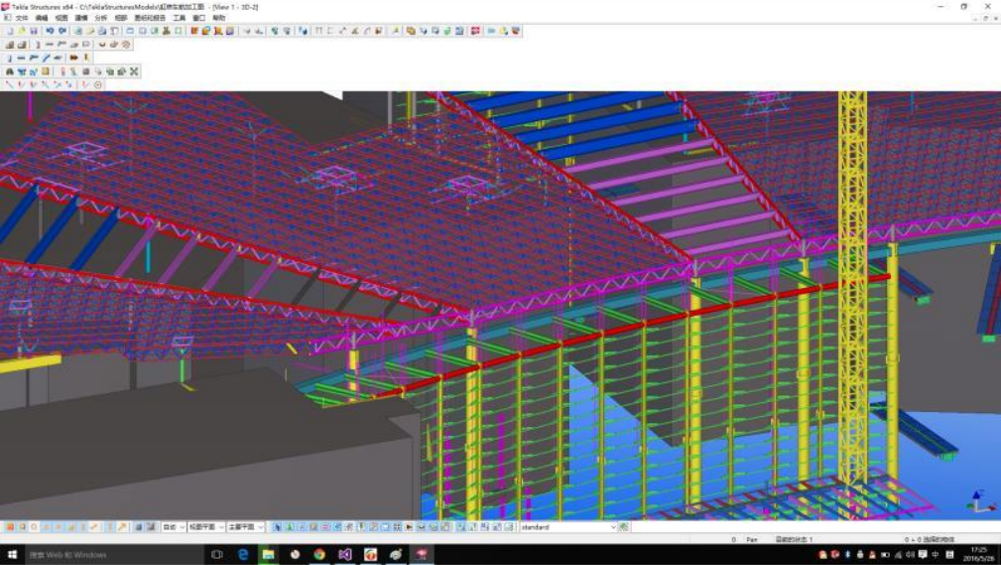

> Tekla是一套钢构3D立体建模的专业软件，其软件涵盖概念设计、细部结合设计、制造、组装等整个设计流程的建筑信息模型系统。多用于楼堂馆所与机场、火车站等大型单体结构的建造中。

> TeklaPipe的作用是将用户在TEKLA Structor下建好的管桁架模型直接调出来用于生成切割代码。

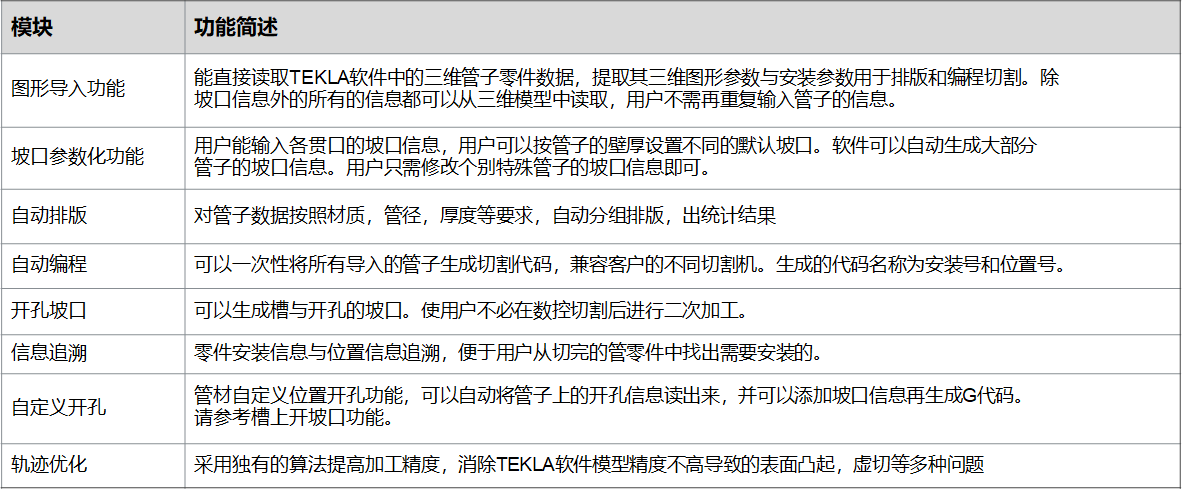

{文件导入功能优势}

• 可以单根或批量导入Tekla模型钢管零件信息，可以将用户误选的其它类型零件自动过滤掉。

• 便捷的自动套料功能，可以将同管径、壁厚、材质的管零件自动排列在管原材料上，以达到提高材料利用率的目的。

• 用户一次建模即可得到最终的加工代码，不需要重复建模而导致人为的失误或错误。

• 采用独有的算法提高加工精度，消除Tekla软件模型精度不高导致的表面凸起，虚切等多种问题。使切割线更光滑，相贯时缝隙更小。

• 导入时自动将开孔、切断、开槽等信息导入到软件中，可设置坡口。

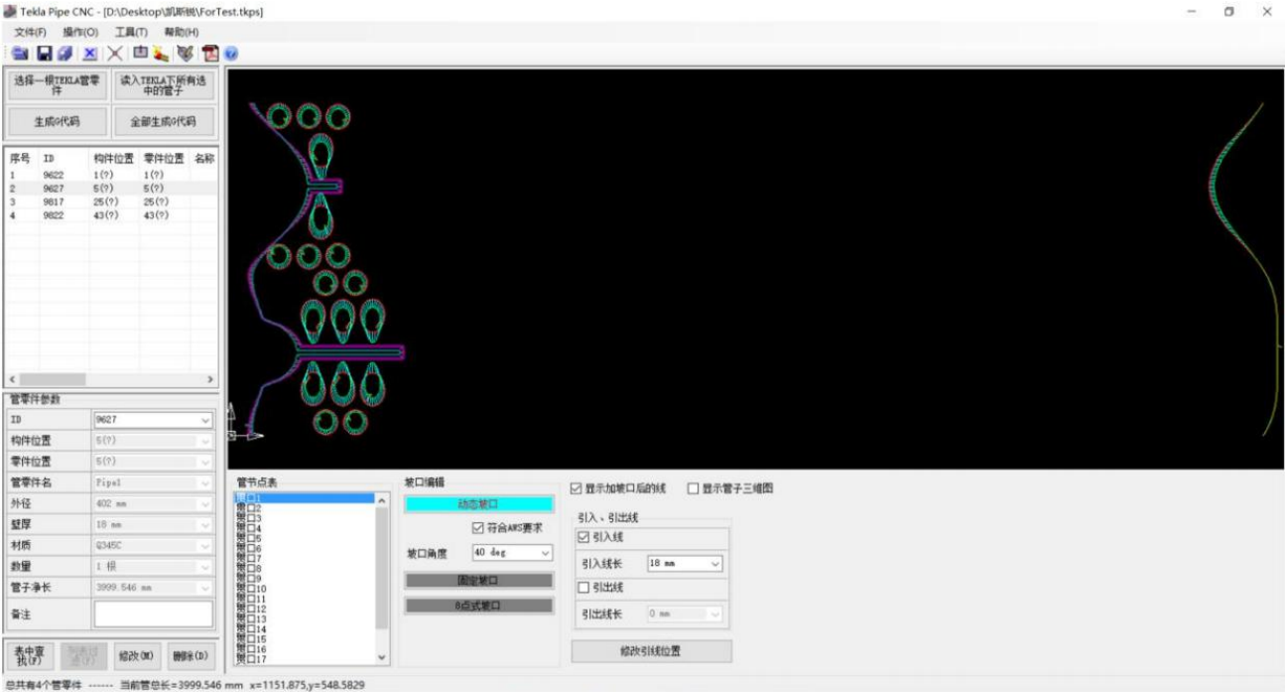

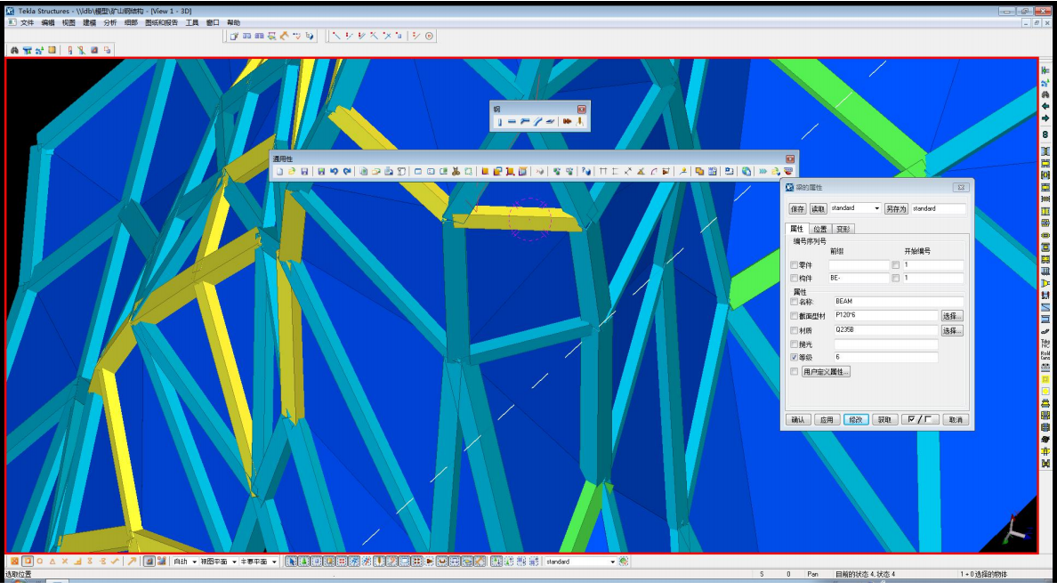

• 导入的Tekla模型以三维形式显示，方便、直观看出模型的贯口形式。

• 型钢斜切支持L型切割补偿，避免相贯后出现缝隙，同时也更方便焊接。

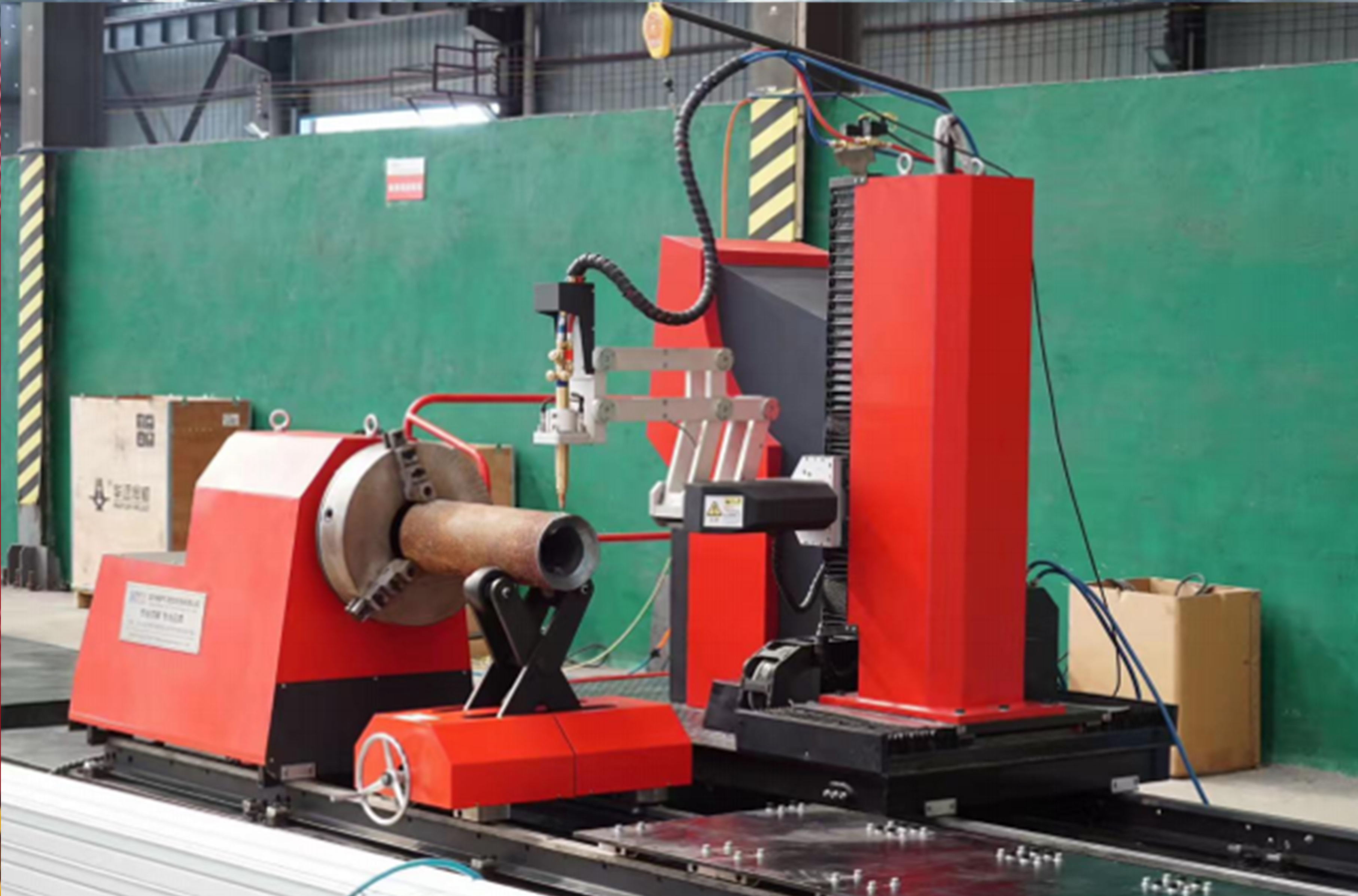

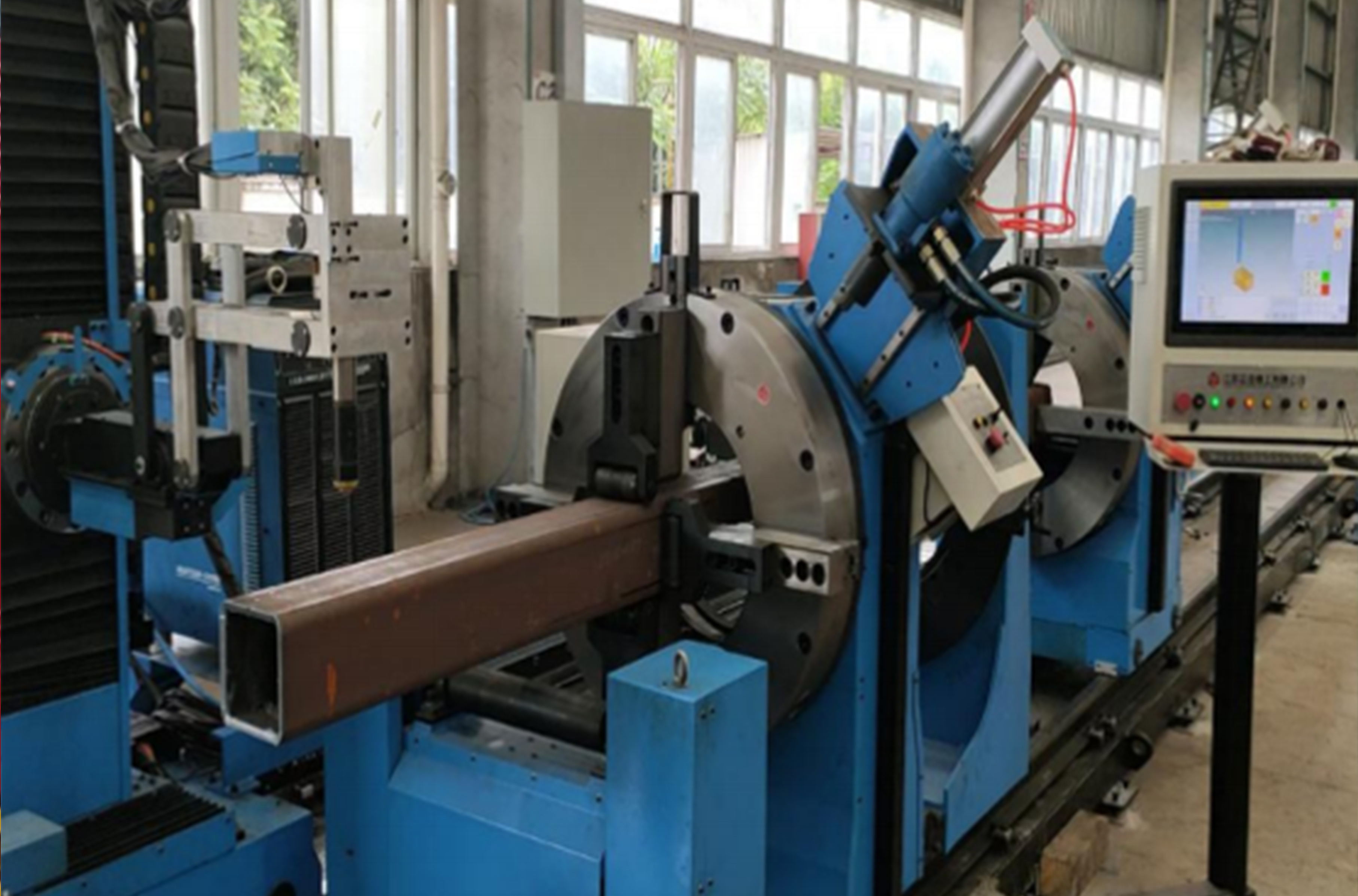

• 支持多种机械结构切割，例如四连杆、TCP、拟合角等。

{模型导入功能优势}

• 本软件支持圆管Tekla模型导入。

• 软件自动读入钢管模型的各种信息。如外径、壁厚、名称、ID号、材质、备注等信息。

• 管零件模型信息同步提取后，进行分析处理。

• 软件提供了多种坡口选择，且提供了对AWS标准焊接坡口的支持。

------------------

------------------

本软件专用接口获取模型，避免二次建模带来的误差和花费不必要的人工。能够快速批量处理零件。可以根据桁架，构件，分类批量读取管子模型批量坡口设置，批量优化相贯轨迹。

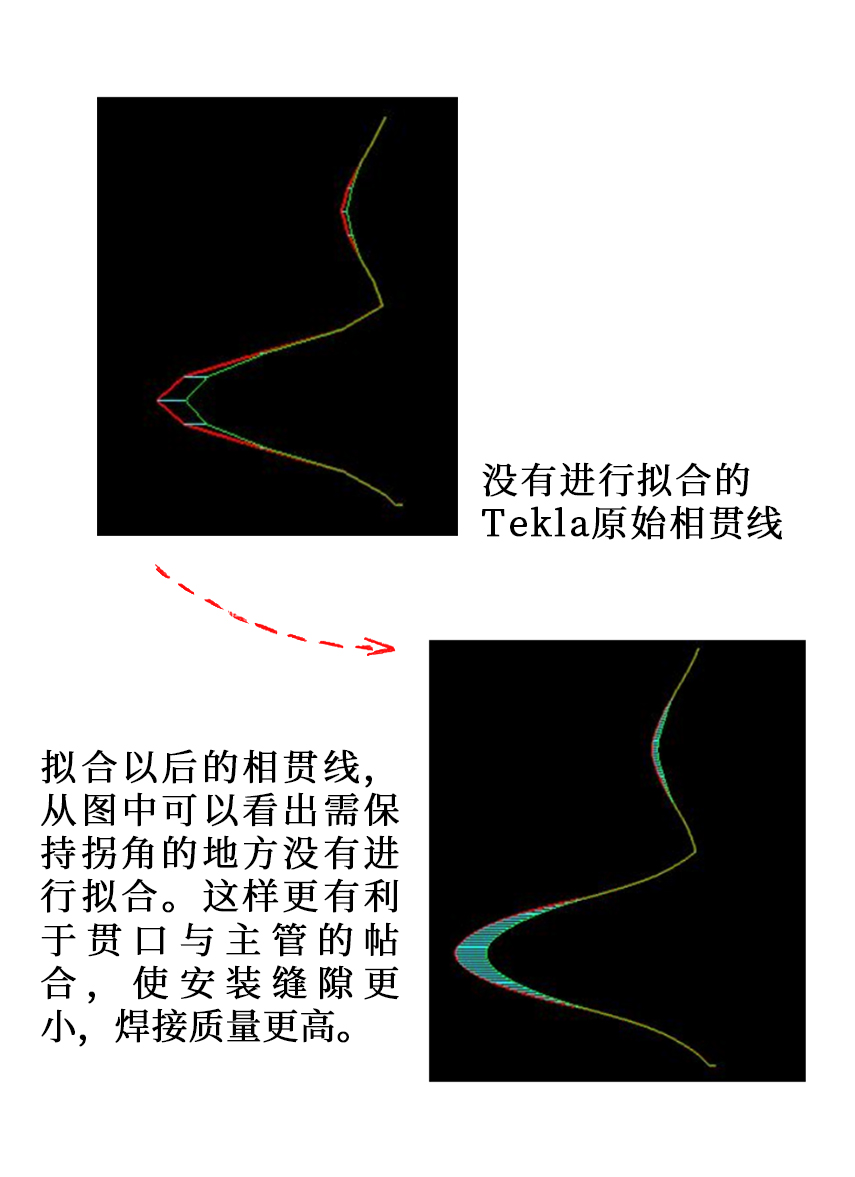

• 显著提高相贯精度。由于本软件采用将切割线中需光顺的部分采用三次有理B 样条的方式进行拟合，在不改变模型精度的前提下有效的提高了相贯口的切割精度。在拟合的同时还保证了相交处的尖锐度。

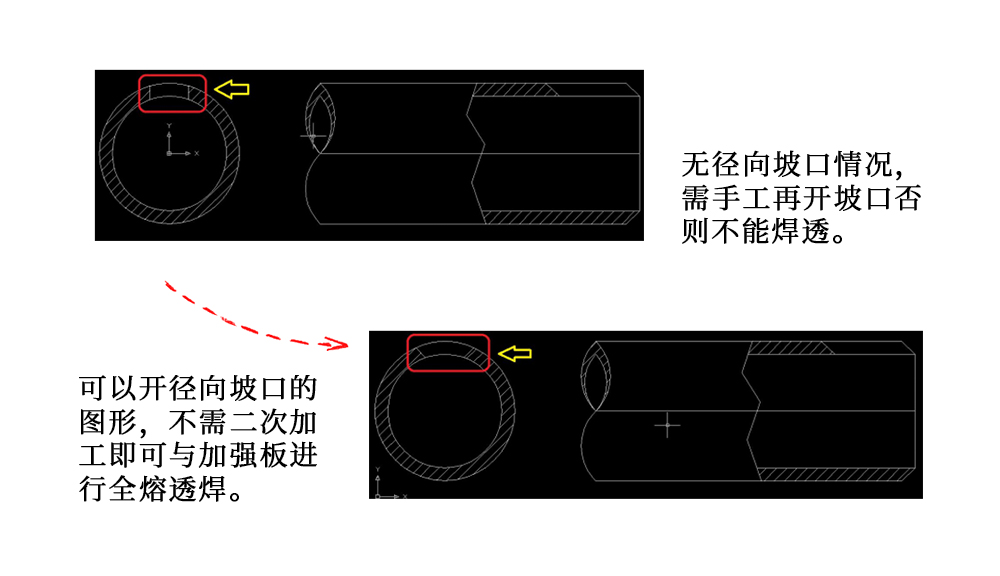

• 支持管径方向坡口。由于其它软件算法方面的问题，只能支持管长方向的坡口而不支持管径方向的坡口，无法发挥出客户手中的4轴联动切割机的全部功能。本软件可以根据客户的需求增加对管径方向坡口的支持。以更有效的支持加强板与开孔功能。

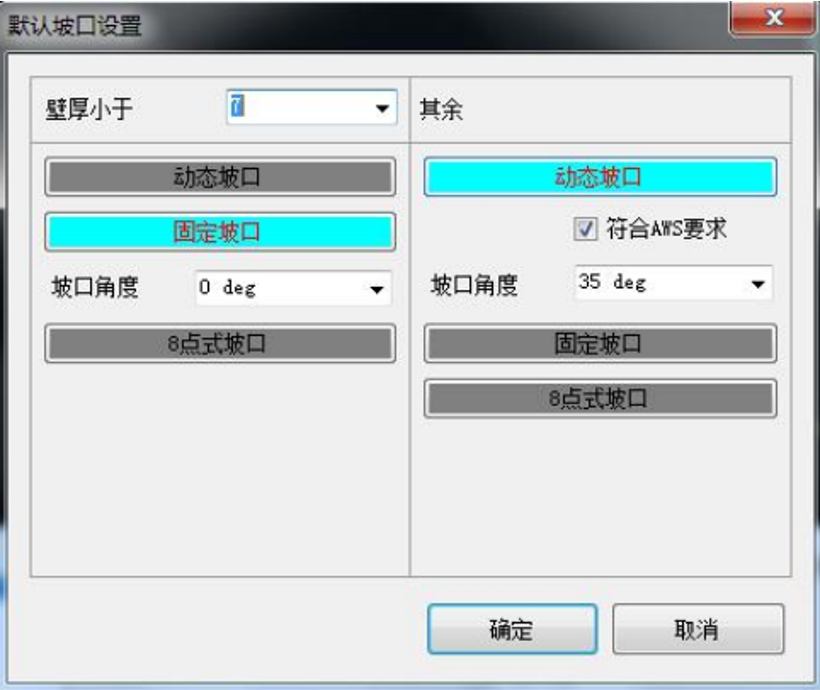

• 软件可以根据不同的管壁厚度设置不同的坡口类型。如7mm以下壁厚的采用垂直切割，7mm以上的采用动态坡口35度。这样使用者将管零件导入进本软件时全部坡口都按客户需要设定好了。用户只需设置个别特殊的坡口即可。

• 管零件安装信息的提取，由于管桁架工作的复杂性，其管零件切割加工后的编号与查找非常重要。本软件可以将TEKLA软件自动按顺序与位置编制的安装号与零件号提取出来作为切割文件名。操作人员选择切割文件切割后可以将文件名写到管上以方便以后查找与安装。

• 新加入自动套料优化AI算法，可以计算出更优的全局优化效果，显著提高材料的利用率。

• 可以将长度超过设定值的管子动截断，用户可以在截断时手动修改截断的长度。

{模型导入操作介绍}

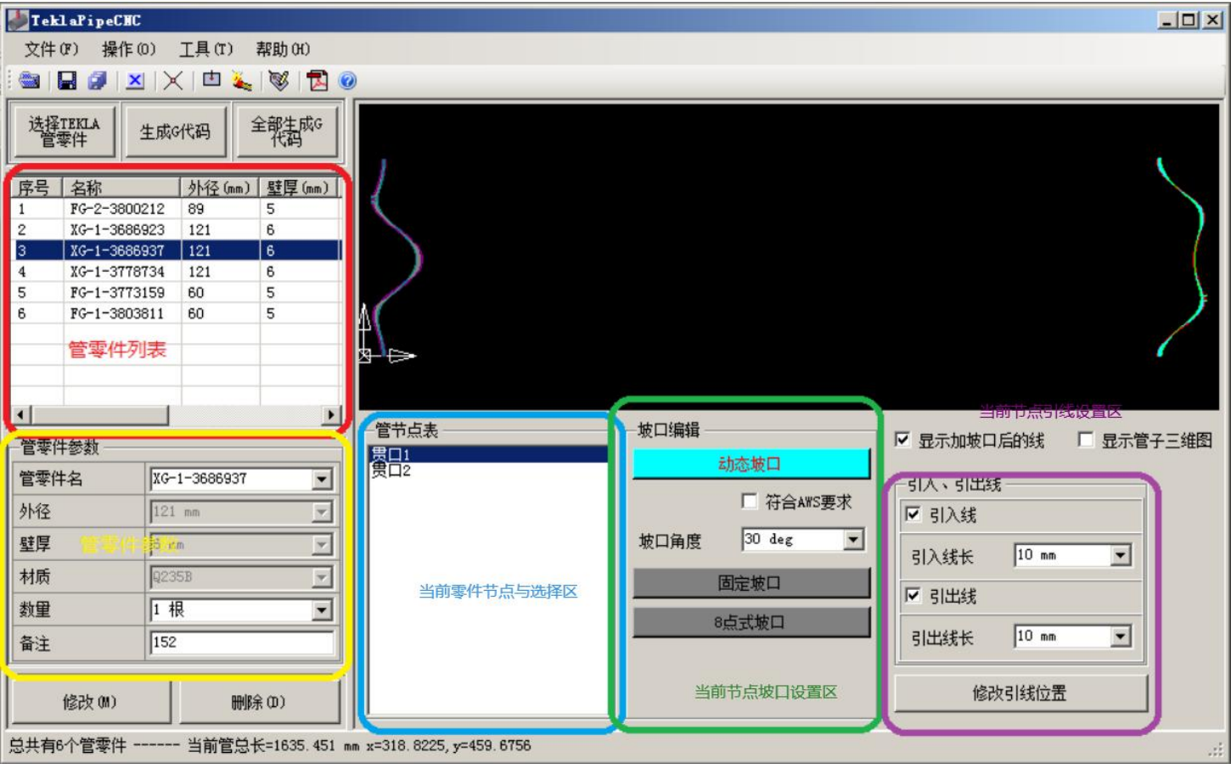

i.软件操作简便，多个功能界面分块显示，方便用户操作。

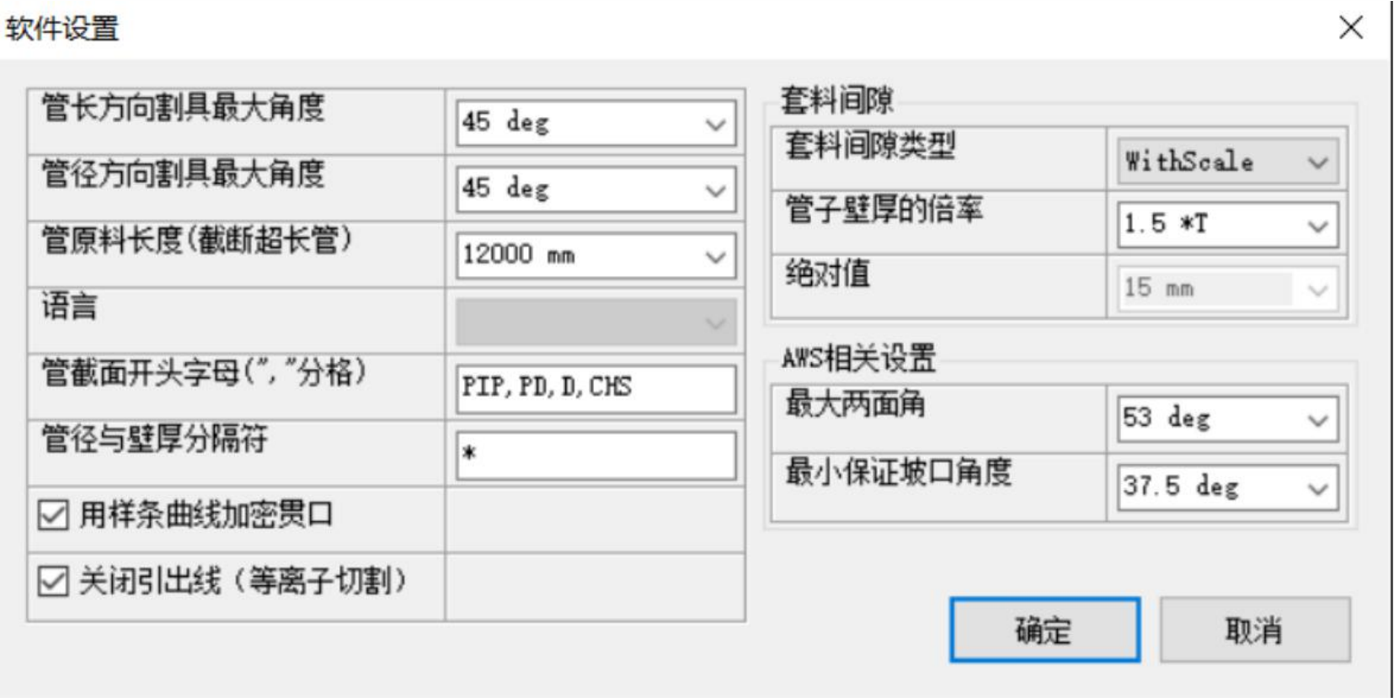

ii.在“软件设置”界面下用户可以修改一些与机器与硬件有关的参数。

iii.槽信息与开孔信息。可以在槽与孔上开坡口。

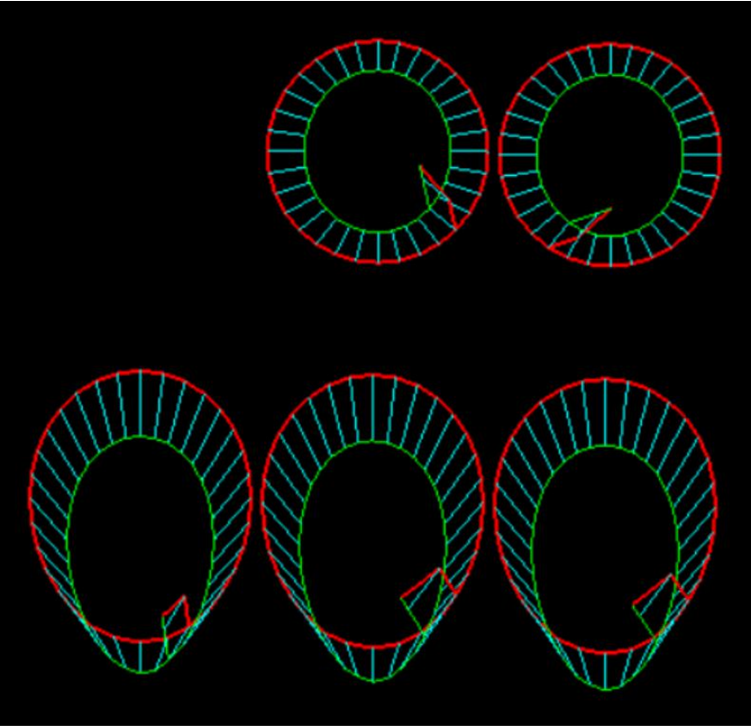

iv.软件还会用特殊的管法去加密原始精度不高的孔（此为我们独有的技术，可显著提高切割质量），使孔更加光顺圆滑。如图所示：
